90度和45度長半徑彎頭尺寸表

發布時間：2020/10/09 08:25 人氣： 來源：管件生產廠家
尺寸簡介

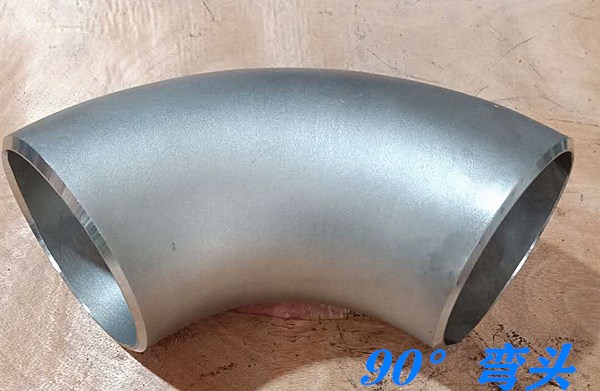

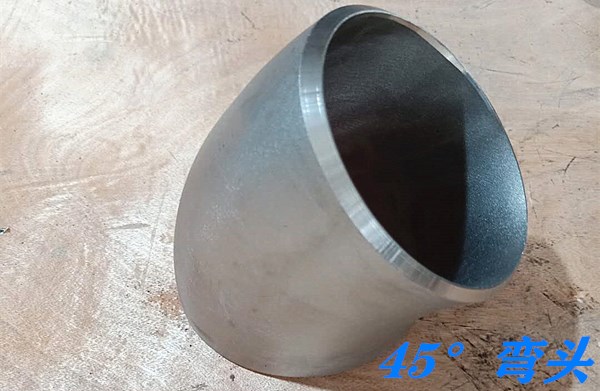

90°長半徑彎頭和45°長半徑彎頭規格型號I系列和II系列外徑尺寸中心端部尺寸詳細介紹如下表，如下保存可點擊下方進行下載到本地電腦

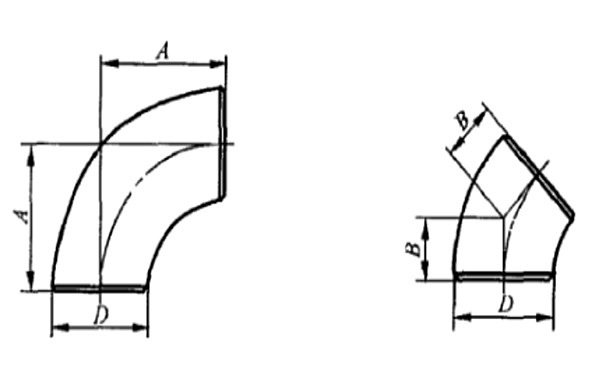

90度長半徑彎頭和45度長半徑彎頭形式對照圖
公稱尺寸 坡口處外徑 D/mm 中心至端面
DN NFS I系列 II系列 90°彎頭
A/mm		 45°彎頭
 B/mm
15 1/2 21.3 18 38 16
20 3/4 26.9 25 38 19
25 1 33.7 32 38 22
32 1-1/4 42.4 38 48 25
40 1-1/2 48.3 45 57 29
50 2 60.3 57 76 35
65 2-1/2 73.0 76 95 44
80 3 88.9 89 114 51
90 3-1/2 101.6 一 133 57
100 4 114.3 108 152 64
125 5 141.3 133 190 79
150 6 168.3 159 229 95
200 8 219.1 219 305 127
250 10 273.0 273 331 159
300 12 323.9 325 457 190
350 14 355.6 377 533 222
400 16 406.4 426 610 254
450 18 457 480 686 286
500 20 508 530 762 318
550 22 559 — 838 343
600 24 610 630 914 381
650 26 660   991 406
700 28 711 720 1067 438
750 30 762   1143 470
800 32 813 820 1219 502
850 34 864   1295 533
900 36 914   1372 565
950 38 965   1448 600
1000 40 1016   1524 632
1050 42 1067   1600 660
1100 44 1118   1676 695
1150 46 1168   1753 727
1200 48 1219   1829 759
1300 52 1321   1981 821
1400 56 1422   2134 884
1500 60 1524   2286 947


如果需要購買不銹鋼90°長半徑彎頭和45°長半徑彎頭歡迎咨詢本公司報價（廠家批發價格）

90°長半徑彎頭和45°長半徑彎頭尺寸對照表下載地址
